拉線位移編碼器需要遠距離傳輸信號
新聞來源：原創文章出自濟南精量電子科技 發布時間：2024-2-28 11:01:12 點擊量：1896

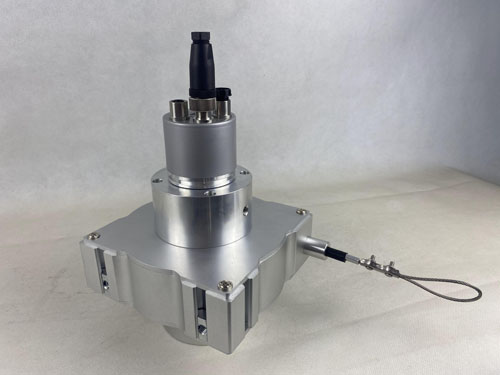

拉線位移編碼器需要遠距離傳輸信號
拉線位移編碼器通常在電位器上通以電源電壓，把電阻變化轉換為電壓輸出。由于其電刷移動時電阻以匝電阻為階梯變化，其輸出特性亦呈階梯形。如果這種位移傳感器在伺服系統中用作位移反饋元件的時，則過大的階躍電壓會引起系統振蕩。因此在電位器的制作中應盡量減小每匝的電阻值。這種結構簡單，輸出信號大，使用方便，電位器式傳感器的另一個主要缺點是易磨損、分辨力差、阻值偏低、高頻特性差，從而導致測量精度的下降。
拉線位移編碼器在信號需要遠距離傳輸，或使用環境中電網干擾較大的場合時，電壓輸出型傳感器的使用受到了極大限制，抗干擾能力較差,線路損耗破壞了精度等缺點，而電流輸出型變送器以其具有極高的抗干擾能力得到了廣泛應用，早期的變送器大多為電壓輸出型，即將測量信號轉換為0-5V或0-10V電壓輸出，這是運放直接輸出,信號功率<0.05W,通過模擬/數字轉換電路轉換數字信號供單片機讀取、控制。
