拉線位移編碼器具有穩定的脈沖信號
新聞來源：原創文章出自濟南精量電子科技 發布時間：2022-11-9 11:46:00 點擊量：1903

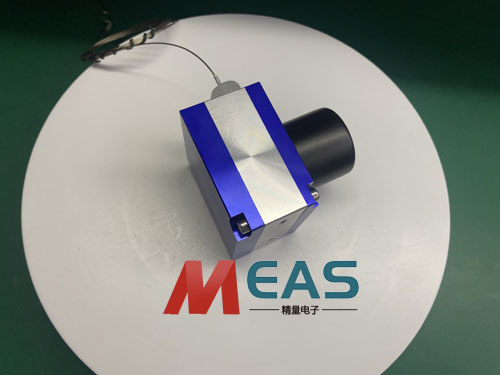

拉線位移編碼器具有穩定的脈沖信號
拉線位移編碼器是指在編碼器上安裝彈簧式拉線盒，主要是測量位移的，將直線位移轉換為編碼器軸的旋轉運動， 如果不要求精度，也可以使用多旋轉音量代替編碼器。 常用參數包括測量行程、輸出信號模式、線性度、重復性、分辨率、線徑規格、導線拉伸力、往復速度、重量、輸入電阻值、功率、工作電壓、工作溫度、振動、防護水平等。
拉線式位移編碼器也用同樣的計算方式，在編碼器上安裝拉線盒后，他就成為了拉線式編碼器。拉線盒轉換的是直線位移。 如何計算其直線位移取決于代碼盒內部卷軸的周長。 周長除以脈沖數，分辨率單位為mm/p。 例如，卷軸的周長為100，編碼器的脈沖數為1000p。 因此，繩索位移編碼器的分辨率為0.1mm/p，如果采集系統具有4倍頻功能，其脈沖數為4000p，分辨率為0.25mm/p，在測量角度、測量距離時具有較強的抗干擾性，同時具有穩定的脈沖信號。
